Découpeuse/graveuse laser – Bodor BCL 1309X
Guide de paramétrage de la puissance du laser
Lors de la gravure et de la découpe laser, il est important de régler correctement la puissance et la vitesse de la machine. Il est possible de travailler avec des bibliothèques de produits et des préréglages définis pour ces matières.
Nous préférons utiliser le paramétrage manuel, qui est très simple et voir plus rapide que d’utiliser une bibliothèque.
Valeurs pour la machine Bodor BCL1309 / Puissance 150W
Logiciel de travail : Lightburn
Mode d’emploi de Lightburn en français (laissez la souris sur le lien pour voir le mot de passe pour charger le fichier) : Mode d’emploi
 |

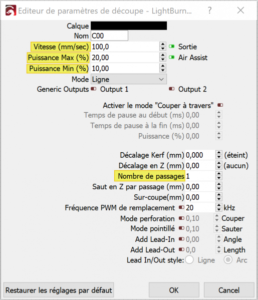

Les parties en jaunes, sont les paramètres de contrôle du laser |
Bois
MDF brut
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 3mm | 30 | 35 | 35 | 1 | 8 | |
| Découpe 5mm | 30 | 45 | 45 | 1 | 8 | |
| Découpe 8mm | 30 | 75 | 75 | 1 | 8 | |
| Remplissage | 500 | 15 | 15 | 1 | 8 | Légé, pas brulé |
| Remplissage + Ligne | 500 | 14 | 13 | 1 | 8 | Bon |
MDF blanc
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 3mm | 30 | 35 | 35 | 1 | 8 | |
| Découpe 5mm | 30 | 38 | 38 | 1 | 8 | |
| Remplissage | 500 | 15 | 15 | 1 | 8 | Légé, pas brulé |
| Remplissage + Ligne | 500 | 14 | 13 | 1 | 8 | Bon |
Contreplaqué peuplier
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 3mm | 30 | 20 | 20 | 1 | 8 | |
| Découpe 4mm | 40 | 25 | 20 | 1 | 8 | |
| Découpe 6mm | 25 | 38 | 33 | 1 | 8 | |
| Découpe 8mm | 20 | 40 | 40 | 1 | 8 | |
| Découpe 12mm | 15 | 70 | 70 | 1 | 8 | |
| Remplissage | 200 | 13 | 13 | 1 | 8 | Légé, pas brulé |
Contreplaqué bouleau
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 3mm | 1 | 8 | ||||
| Découpe 4mm | 25 | 35 | 35 | 1 | 8 | |
| Remplissage | 200 | 13 | 13 | 1 | 8 | Légé, pas brulé |
OSB
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 10mm | 10 | 80 | 80 | 1 | 8 | Bois difficile de découpe |
Mode perforation
Le mode perforation permet de garder les pièces légèrement attachées au cadre.
Le mode perforation fonctionne bien pour cela. Si vous utilisez une valeur de coupe longue et une valeur de non-coupe (ignorer) courte, comme 50 et 0,5, il va couper 50mm, puis sauter 0,5 mm, et ainsi de suite.
Voici un exemple utilisé pour de kit de porte-bougie, dans la partie violette.
Mode perforation : Couper 50mm / Ignorer 0.3mm
Matières plastique
Le PMMA (Verre acrylique) se trouve sous plusieurs formes sur le marché. On notera notamment plusieurs variations dans la transmission de la lumière : du transparent – en remplacement du verre – à l’opaque. Le plastique à base d’acrylique se découpe relativement facilement.
Verre acrylique (Plexiglas) (PMMA)
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 2mm | 20 | 19 | 14 | 1 | 8 | Sur la planche de découpe pour éviter le marquage |
| Découpe 3mm | 20 | 19 | 14 | 1 | 8 | Sur la planche de découpe pour éviter le marquage |
| Découpe 5.3mm | 14 | 30 | 30 | 1 | 8 | Sur la planche de découpe pour éviter le marquage |
| Remplissage | 500 | 15 | 5 | 1 | 8 |
Le PP (polypropylène). C’est aussi l’un des plastiques les plus répandus dans nos maisons et, lui aussi fait, partie de la famille des polyoléfines.
Polypropylène (PP)
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Focal (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Découpe 0.5 mm | 15 | 20 | 20 | 1 | 8 | Sur la planche de découpe pour éviter le marquage |
| Marquage pour pli | 130 | 15 | 12 | 8 | En mode remplissage dans les paramètres | |
| Remplissage | 300 | 15 | 12 | 8 | En mode image dans les paramètres |
Tissus
Jeans
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Mise au point (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Marquage tissu bleu | 500 | 22 | 20 | 1 | 12 | Focalisation à 12mm pour limiter la puissance sur le tissu |
Papier / Carton
Papier / Carton
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Mise au point (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Carton 180gr | 50 | 20 | 20 | 1 | 12 | |
| Carton ondulé 7mm | 30 | 35 | 35 | 1 | 8 |
Plaquage de bois naturel / Feuille de bois
Placage bois sur plaque de plexigrass
Ardoise
Ardoise
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Mise au point (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Gravure | 200 | 19 | 15 | 1 | 8 | |
| Remplissage | 200 | 24 | 24 | 1 | 8 | |

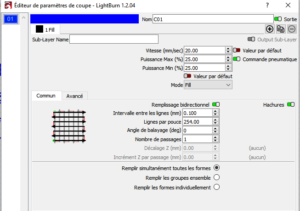

Possibilité d’améliorer la finesse de la trame avec la fonction “hachures”, mais le temps de gravure est doublé.
Mise à jour, le 10.10.2022
