SILHOUETTE Cameo 4
Guide de paramétrage de la Caméo
Au FabLab, nous utilisons pour couper les supports, le logiciel conseillé avec la caméo (Edition Designer), même si nous avons des possibilités de l’interfacer avec d’autres logiciels tels que Inskape.
Logiciel de travail : Edition Designer
Vous pouvez télécharger Silhouette Studio ® (Edition standard Gratuit), même si vous n’avez pas encore une machine de découpe électronique Silhouette. De cette façon, vous pouvez vous exercer à créer des projets en utilisant les outils de conception du logiciel et les polices de votre ordinateur et préparer vos fichiers par avance.
Attention la version gratuite du logiciel ne permet pas d’importer les fichiers aux formats SVG et PDF, etc, mais uniquement des images JPG, BMP, PNG.

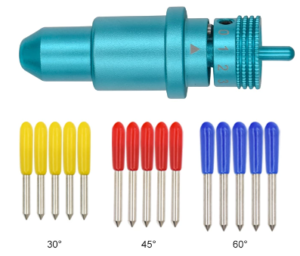

Nous utilisons de préférence notre porte-lame multilames au lieu de l’original, pour des questions de simplicités, de couts et surtout le fait de pouvoir changer l’angle des lames.
Films vinyles autocolants (En cours)
| Profondeur lame | Force | Vitesse | Angle de lame | Nb. de passage | Remarque | |
|---|---|---|---|---|---|---|
| Ritrama O Range 400 | 1 | 5 | 5 | 45° | 1 | Porte lame Roland / Lame manuelle |

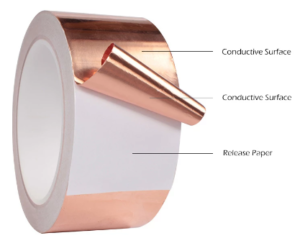

Feuille de cuivre
Bande adhésive en cuivre pour bricolage, blindage EMI
Paramètre de produit
Largeur: 100mm
Épaisseur: 0.05mm
Résistance à la température à long terme: 130 degrés
Champ d’application: fabricants de guitares, fils périphériques d’ordinateur, moniteurs d’ordinateur et transformateurs
Résistance à la température à court terme: 150 degrés
Facteur d’extension: 7% ~ 10%
| Profondeur lame | Force | Vitesse | Angle de lame | Nb. de passage | Remarque | |
|---|---|---|---|---|---|---|
| Épaisseur: 0.05mm | 2 | 5 | 10 | 60° | 1 | Porte lame Roland |
Le PP (polypropylène). C’est aussi l’un des plastiques les plus répandus dans nos maisons et, lui aussi fait, partie de la famille des polyoléfines.
Papier / Carton
| Vitesse (mm/s) | Puissance max. % | Puissance min. % | Nb. de passage | Mise au point (mm) | Remarque | |
|---|---|---|---|---|---|---|
| Carton 180gr | 50 | 20 | 20 | 1 | 12 | |
| Carton ondulé 7mm | 30 | 35 | 35 | 1 | 8 |
Mise à jour, le 13.09.2022
